膨胀阀的结构和工作原理

1　热力膨胀阀的作用：
　　热力膨胀阀安装在蒸发器入口，常称为膨胀阀，主要作用有两个：
　　1）　节流做用：高温高压的液态制冷剂经过膨胀阀的节流孔节流后，成为低温低压的雾状的液压制冷剂，为制冷剂的蒸发创造条件；
　2）　控制制冷剂的流量：进入蒸发器的液态制冷剂，经过蒸发器后，制冷剂由液态蒸发为气态，吸收热量，降低车内的温度。膨胀阀控制制冷剂的流量，保证蒸 发器的出口完全为气态制冷剂，若流量过大，出口含有液态制冷剂，可能进入压缩机产生液击；若制冷剂流量过小，提前蒸发完毕，造成制冷不足；

2　热力膨胀阀的种类：
　　热力膨胀阀按照平衡方式不同，分内平衡式和外平衡式；外平衡式热力膨胀阀分F型和H型两种结构型式。
　　1）　内平衡式膨胀阀结构和工作原理：

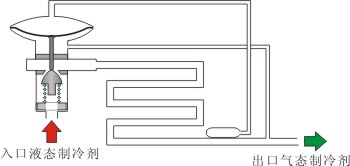

内平衡式F型热力膨胀阀结构图

　　内平衡式F型热力膨胀阀结构图。感温包内充注制冷剂，放置在蒸发器出口管道上，感温包和膜片上部通过毛细管相连，感受蒸发器出口制冷剂 温度，膜片下面感受到的是蒸发器入口压力。如果空调负荷增加，液压制冷剂在蒸发器提前蒸发完毕，则蒸发器出口制冷剂温度将升高，膜片上压力增大，推动阀杆 使膨胀阀开度增大，进入到蒸发器中的制冷剂流量增加，制冷量增大；如果空调负荷减小，则蒸发器出口制冷剂温度减小，以同样的作用原理使得阀开度减小，从而 控制制冷剂的流量。

　　2）　外平衡式膨胀阀结构和工作原理：

膜片下面感受到的是蒸发器出口压力。

　　外平衡式膨胀阀与平衡式膨胀阀原理基本相同，区别是：
　　内平衡式膨胀阀膜片下面感受到的是蒸发器入口压力；而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力。

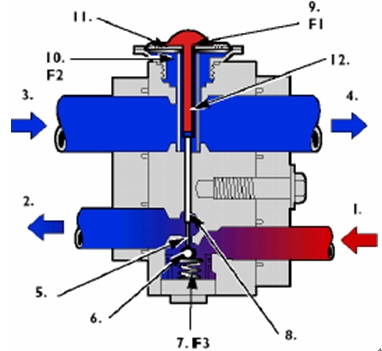

　　3）　H型膨胀阀

　
　　H型热力膨胀阀有四个接口与制冷系统连接，其中两个接口与普通热力膨胀阀相同，一个连接储液干燥 器，一个连接蒸发器进口；另外两个接口，一个连接蒸发器出口，一个连接压缩机进口。感温包直接处在蒸发器出口的制冷剂气流中。该膨胀阀由于取消了F型热力 膨胀阀中的感温包、毛细管和外平衡接管，提高了调节灵敏度，结构紧凑，抗振可靠。



1 自过滤干燥器 2 到蒸发器 3自蒸发器 4 到压缩机 5 测量孔 6 球 7 弹簧 8 活动脚 9 制冷剂10 薄膜下压力补偿 11 金属薄膜 12 感温元件
